Y型過濾器是輸送介質的管道系列不可缺少的一種裝置,通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。 一般通水網為18-30目/cm2，通氣網為40-100目/cm2,通油網為100-300目/cm2。

主要技術參數

殼體材質 黃銅 碳鋼 不銹鋼
公稱通徑 15～500mm
濾框濾網材質 不銹鋼
密封件材質 耐油石棉、丁腈橡膠、聚四氟乙烯
工作溫度（℃） -30~380 -80~425 -80~450
公稱壓力（MPa） 1.6~10（150Lb~600Lb）
過濾精度（目/in） 10~300

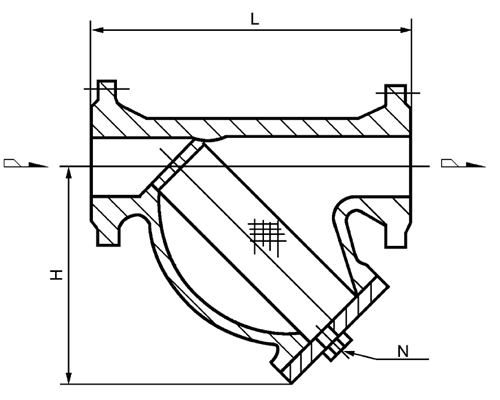

外形尺寸

DN "英寸 L H H1 拉桿伸縮過濾器
15 1/2 125 70 150 L H
20 3/4 145 70 150
25 1 160 80 160
32 1 1/4 180 90 180
40 1 1/2 200 100 240
50 2 220 130 250 300 130
65 2 1/2 260 165 350 350 165
80 3 280 195 390 400 195
100 4 320 230 450 450 230
125 5 350 300 520 500 300
150 6 380 335 580 550 335
200 8 495 420 690 650 420
250 10 595 500 800 775 500
300 12 640 580 950 900 580
350 14 700 640 1150
400 16 800 700 1360
450 18 850 790 1480
500 20 900 875 1650

產品結構
